Túnel Lumínico

Túneles de luz ZG/E1009 – 4000mm * 5650mm

Protocolo de muestra: 1-2 días
Capacidad de suministro: 150,000 piezas/mes
Tiempo de respuesta: ≤3 h
Ingenieros de I+D: 15
Tasa de entregas a tiempo: 98 %
Inspectores de QA/QC: 8
Grado de protección (IP): IP54
Garantía: 2-5 años
Plazo de entrega: 5-10 días
Personalización: OEM/ODM
Planos CAD o renderizados 3D
Soluciones de iluminación profesionales

Los túneles de luz son la solución perfecta para las necesidades de iluminación automotriz, ya que ofrecen una iluminación de alta calidad para talleres de mantenimiento, centros de detailing y túneles de lavado.

Get A Quote
Contact Us

Fabricación de túneles de luz:

El túnel de luz es la solución perfecta para todas sus necesidades de iluminación automotriz.

Ya sea que tenga un taller de reparación, un negocio de detailing o un túnel de lavado, nuestras luminarias de alta calidad ofrecen la iluminación ideal para cualquier tarea. Nuestros túneles de luz están diseñados con la última tecnología para garantizar la iluminación más eficiente y efectiva posible.

Con una garantía de calidad del 100 %, puede confiar en que nuestro túnel de luz cumplirá con sus expectativas. Nuestra amplia experiencia y profesionalismo nos convierten en el proveedor ideal para todas sus necesidades de iluminación.



Parámetros de los túneles de luz:

Código del producto ZG/E1009

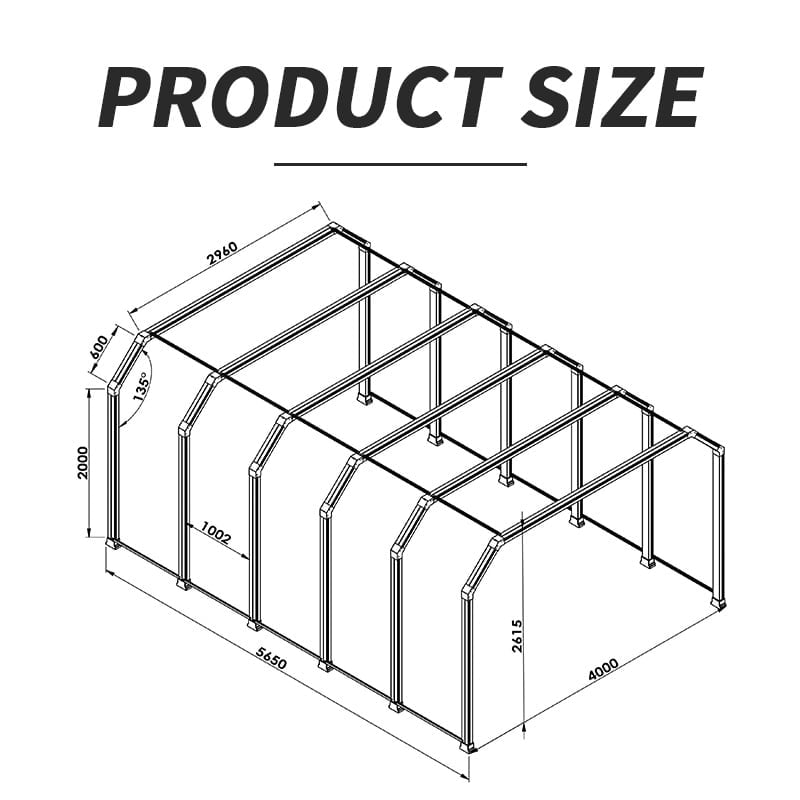

Dimensiones del espacio W4m*L5.65m*H2.615m
Cantidad por set  6 Groups
Parámetros Voltaje DC24V↔AC100-240V
Ancho 100mm
Potencia 32w/m
Flujo luminoso 110-120lm/w
CRI.  >90
CCT. 6500 K (Blanco)
Material Aluminio + cubierta de PC

Observaciones:

  1. Cada grupo está compuesto por 5 tubos; puede sostenerse de manera independiente en el tamaño estándar y debe instalarse contra la pared cuando se excede el ancho estándar.

  2. Se puede personalizar.



Aplicación:

El túnel de luz LED es versátil y puede utilizarse en una gran variedad de espacios, incluyendo: talleres automotrices, talleres de carrocería, centros de detailing, talleres de reparación, túneles de lavado, talleres en general, garajes, salas de exposición, gimnasios, techos, salas de juegos, paredes, barberías, supermercados y más.

Función:

  1. La iluminación de túnel ofrece un servicio profesional con luz de alta calidad, sin parpadeos, sin deslumbramientos y sin sombras, garantizando que el color de la pintura del vehículo se mantenga fiel y protegido.

  2. Se adopta un rango de temperatura de color óptimo para los trabajos de construcción, lo que reduce la fatiga visual del personal de mantenimiento y realza la belleza natural del vehículo.



Ventajas:

  1. Fácil instalación: Los túneles de luz pueden instalarse en superficie o suspendidos del techo, brindando iluminación práctica y uniforme. Se pueden fijar directamente al techo con tornillos o instalar fácilmente con soportes de montaje.

  2. Diseño de ensamblaje DIY: Puede armarlos usted mismo, dar rienda suelta a su imaginación y crear distintos patrones a su gusto.

  3. Ahorro de costes: Gracias a la producción estandarizada en fábrica, instrucciones de instalación y videos demostrativos, los clientes pueden ahorrar más del 60 % en mano de obra e inversión de capital en comparación con la decoración tradicional.

  4. Diseño personalizado: Admitimos la personalización de tamaños para adaptarnos a sus necesidades específicas.

  5. Planos CAD y soluciones de iluminación profesionales: El cliente solo necesita proporcionar las dimensiones del espacio y nuestros ingenieros de ventas podrán diseñar los ajustes de iluminación, además de entregar planos estructurales o renderizados 3D.



Nuestra capacidad de producción es de 6,000 piezas por día.





Capacidad de fabricación OEM/ODM:

Contamos con un equipo profesional especializado en iluminación para estética automotriz. Somos un fabricante que integra investigación, desarrollo y producción en iluminación para el sector automotriz. También disponemos de un equipo de I+D unido, maduro y altamente estandarizado. Nos desafiamos constantemente en el ámbito de la innovación, esforzándonos por ofrecer a los clientes soluciones de iluminación automotriz innovadoras y con un diseño racional.

Nuestro compromiso:

Somos un fabricante ODM/OEM y nuestros túneles de luz están diseñados con un enfoque totalmente centrado en el cliente. Nuestros productos cumplen con los estándares de la industria, son duraderos y confiables. Brindamos productos y servicios de alta calidad, personalizados para satisfacer sus necesidades, asegurando que su proyecto cuente con los mejores productos y el respaldo más completo.

Términos de búsqueda comunes:

Túneles de luz, túnel de luz, luz de túnel LED, luz de túnel, iluminación de túneles

Installation

Download Installation Instructions Here

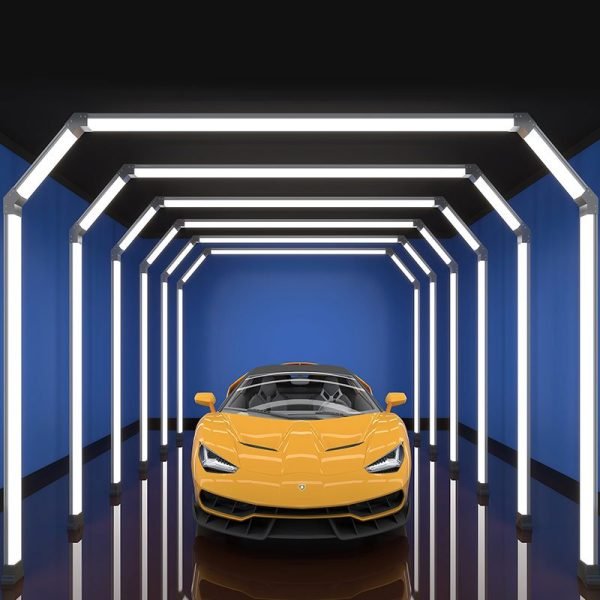

light tunnel led

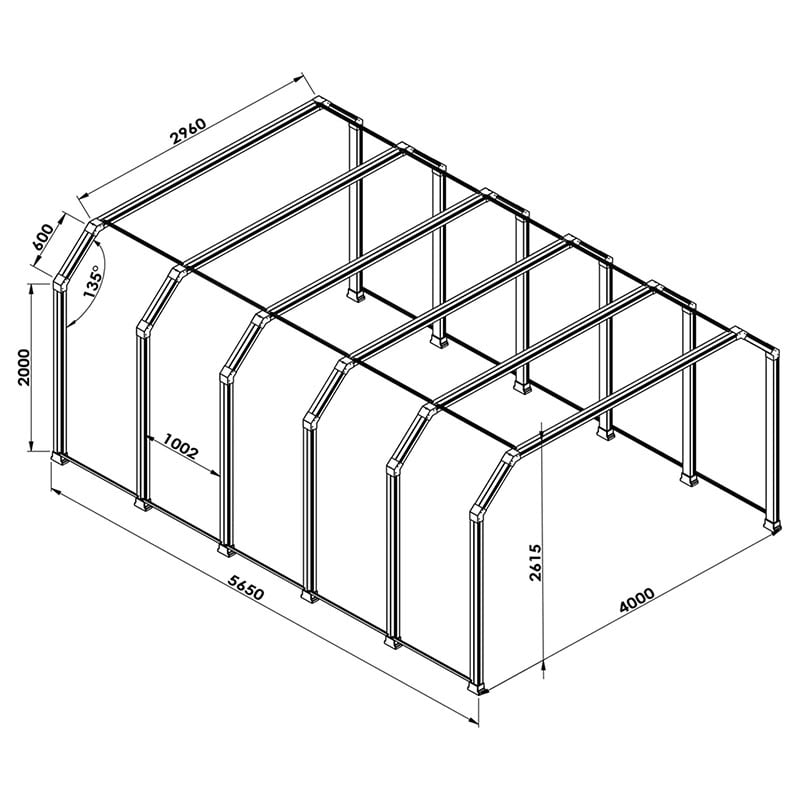

Design sketch

6 groups (Please carefully read the “Circuit Diagram” before installing)

light tunnel led Circuit Diagram-1

light tunnel led Circuit Diagram-2

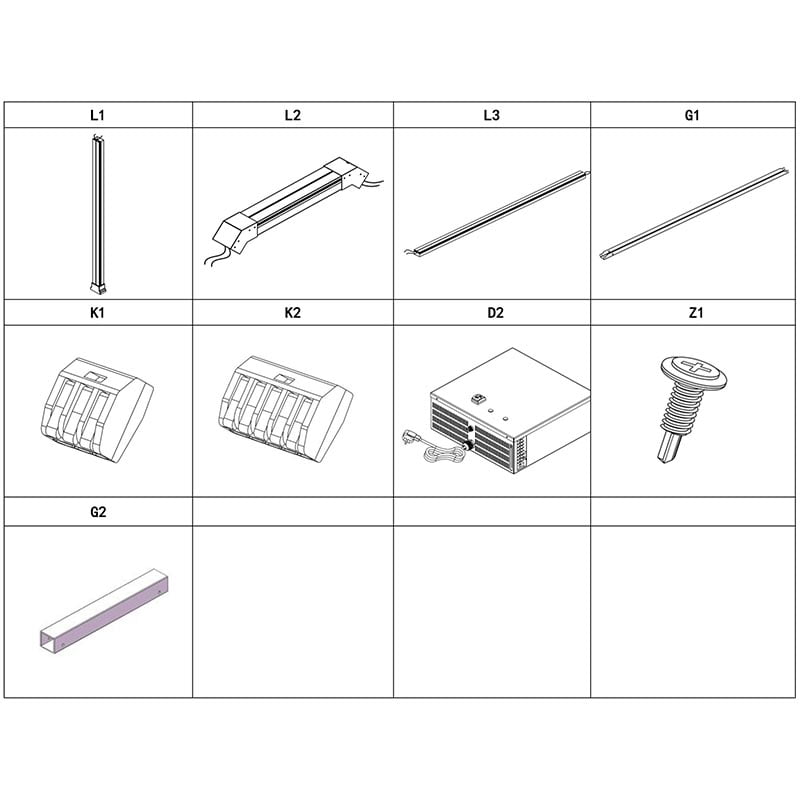

Light tunnel LED system Parts List

NO Name Specification Qty. Unit Pic No.
1 the post LED light bar L:2000mm    W:100mm 12 piece L1
2 sloped LED light bar L:600mm    W:100mm 12 piece L2
3 top LED light bar L:2960mm    W:100mm 6 piece L3
4 3-terminal quick union Orange and gray 16 piece K1
5 5-terminal quick union Orange and gray 12 piece K2
6 U connectors L 2800mm 8 piece G1
7 splicer for U connectors 25*200mm 4 piece G2
8 control system 1600W    23.5V 1 piece D2
9 self-drilling screw A 4x16mm 72 piece Z1
10 self-drilling screw B 4x25mm 96 piece
11 installation instruction 1 piece





Light tunnel LED Technical Data

Voltage AC220V
Power 1566W
Current 7.1A
Width 100mm
Luminous Flux 110-120lm/w
CRI. 90
CCT. 6500K (White
Material Aluminium+PVC cover



Assembling instruction

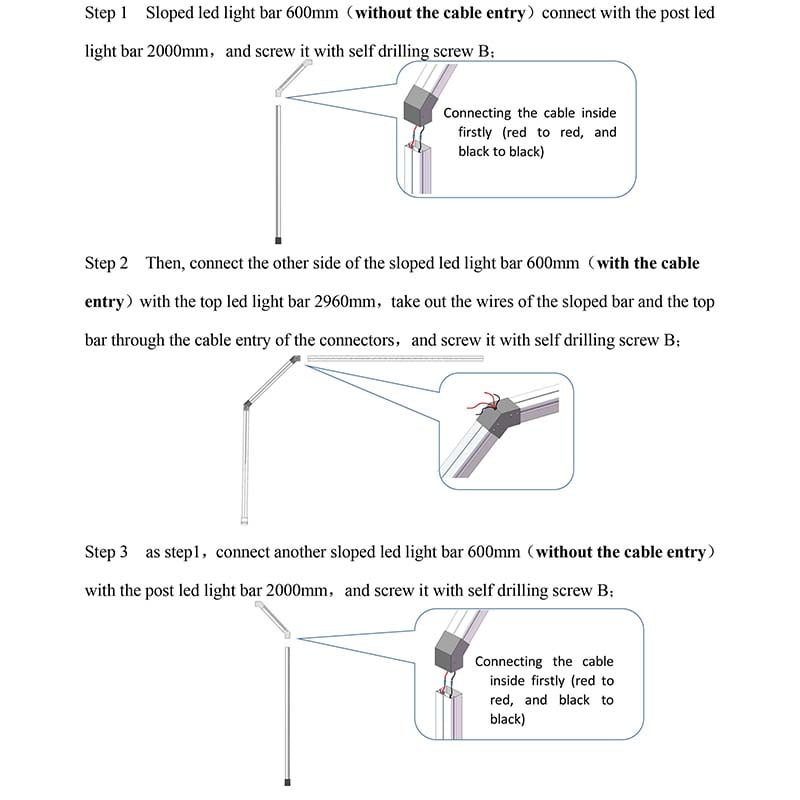

light tunnel led Assembling-1

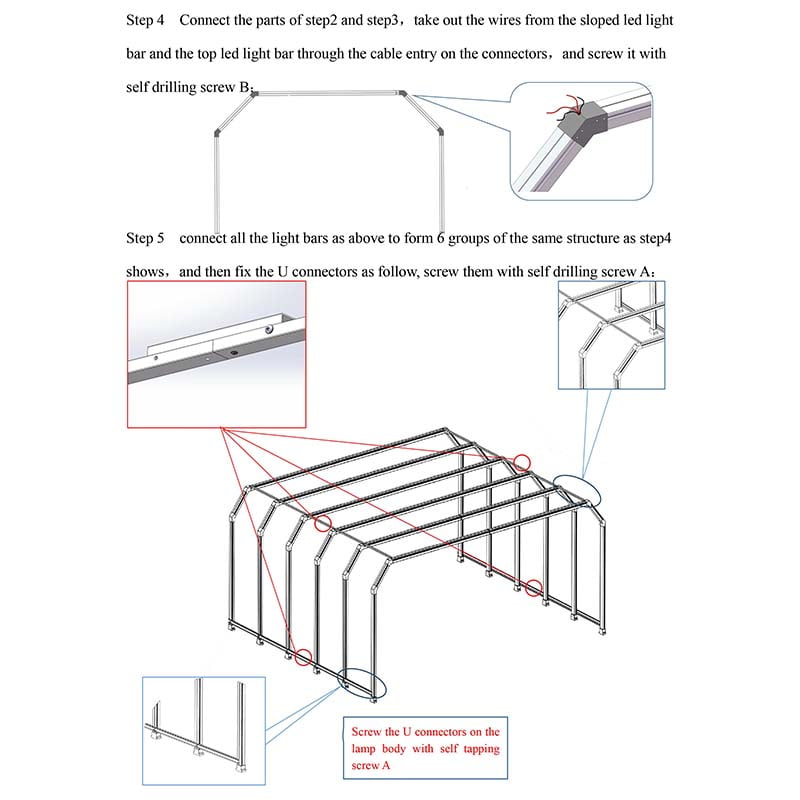

light tunnel led Assembling-2



Circuit Diagram

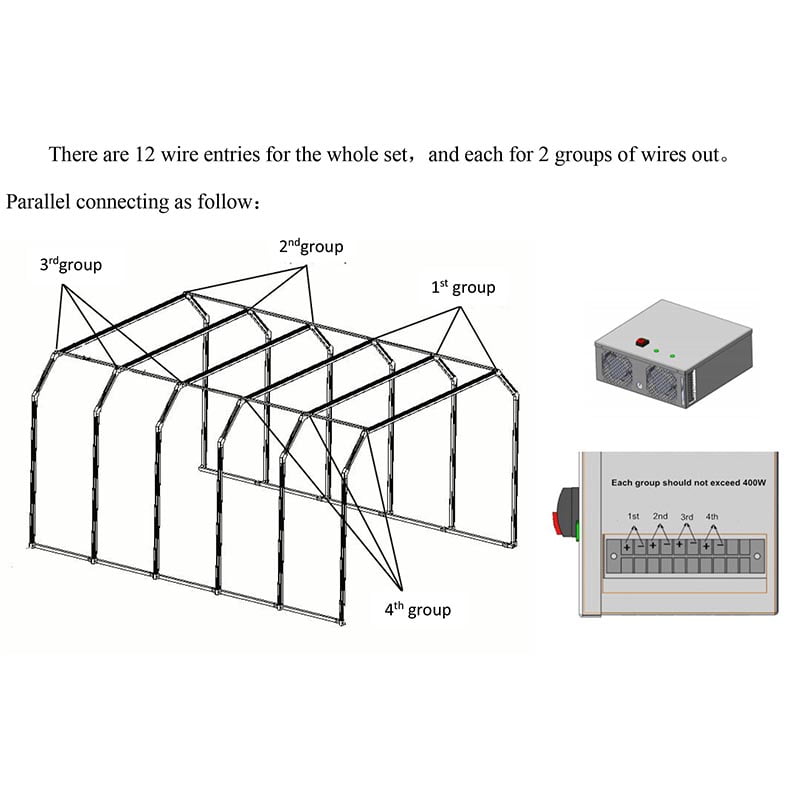

light tunnel led Circuit Diagram-3

The 1st to 4th group of wire should connect with the corresponding terminal at the control system separately, red to V+, and black to V-;



Caution:

The control system should be used in a ventilated and dry environment. And please remove the dust with an air gun every month.



Caution!!!

1. the operating voltage of led light bars is DC24V, do not wire the lighting structure to the AC voltage directly without voltage transformation of the control system;

2. each terminal on the control system cannot control the light bar more than 400W;
3. this product should be installed by trained electricians;
